Наш андерграундный рабочий кавербенд Plastic Satellites уже который месяц выживает без живого ударника. Периодически поднимаем вопрос о покупке драм-машины, а пока играем под минусы, сделанные из midi-файлов в Reaper.

На носу выступление: переключать руками партии ударных между треками совсем несолидно, поэтому запилил пульт-педальку, чтобы делать это с ноги.

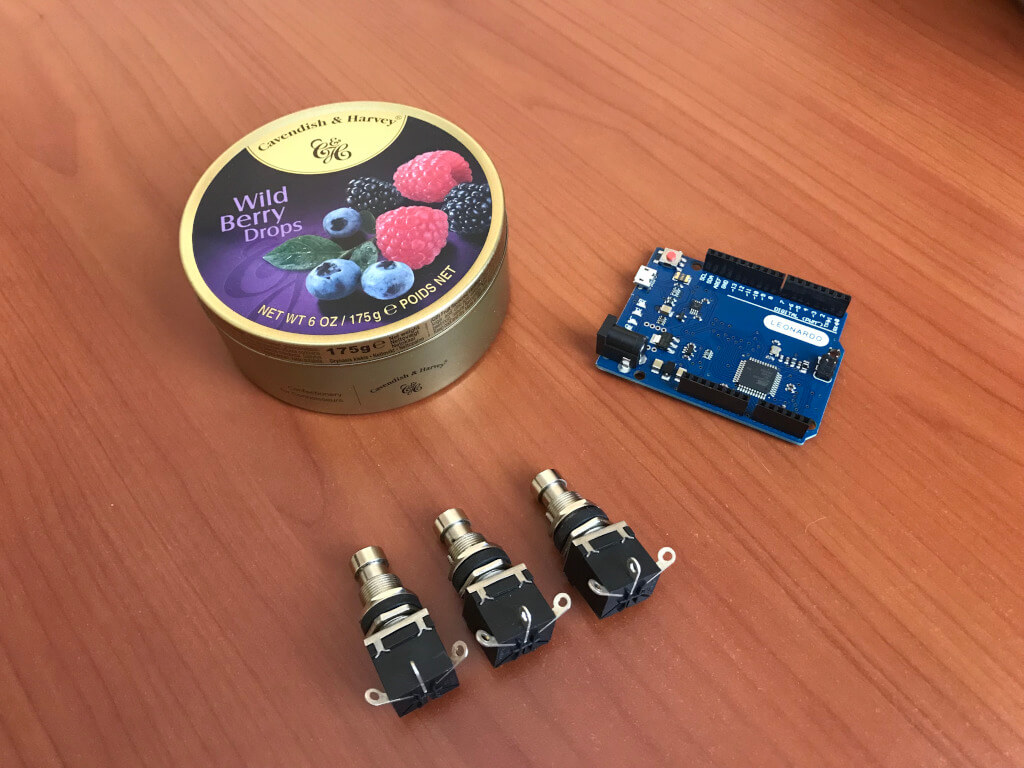

Главные герои

Для пульта мне понадобились:

• Кнопка с фиксацией нажатия, три штуки.

  Брал кнопки гитарных педалей для полной аутентичности, но цена кусается: 150 ₽ за штуку в местном радиомагазине. Их можно заменить на любые кнопки с фиксацией.

• Arduino Leonardo.

• Корпус.

  Я для своих целей приспособил жестяную коробку из-под леденцов, но подойдет любая тара с жесткими стенками и крышкой. Сначала я думал покрасить ее в какой-нибудь нейтральный цвет (черный или очень черный), но отказался от этой идеи на полпути — так педаль сохранила свой ягодный внешний вид.

• Всякая мелочь для разводки проводов: кабельные стяжки, канифоль, припой.

Кузовные работы

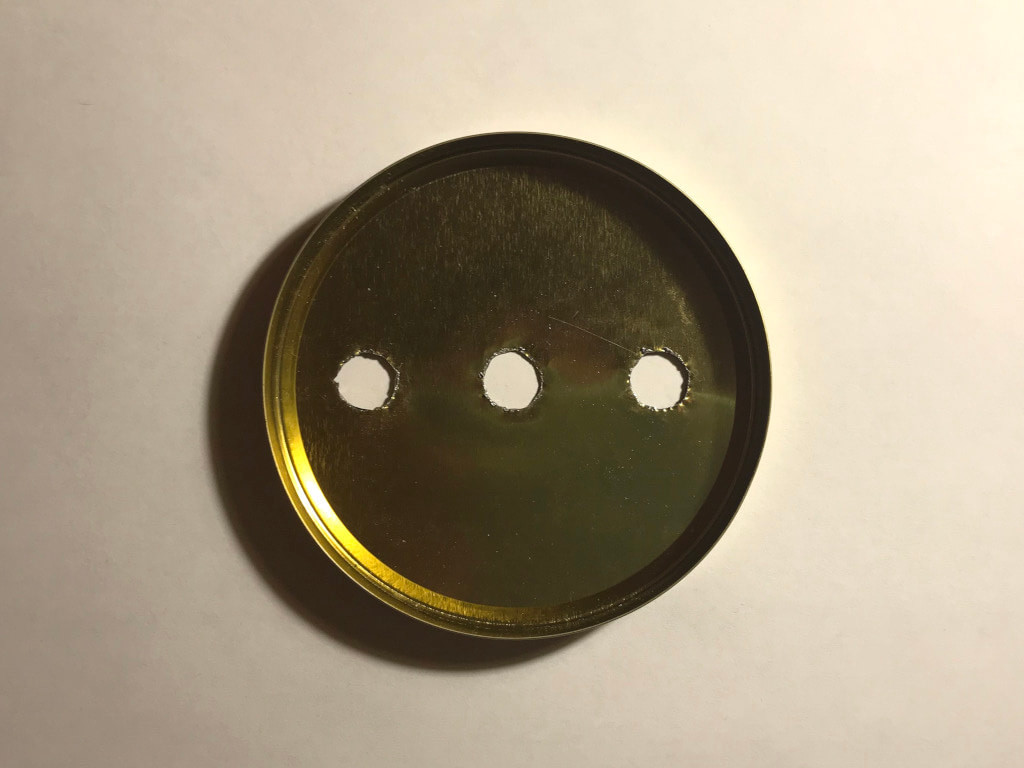

Самым сложным было прорубить отверстия в корпусе под кнопки и кабель Ардуинки. Сверла по металлу диаметром под сантиметр дома не нашлось, поэтому я использовал шило, канцелярский нож (удивительно хорошо режет жесть) и круглый напильник для стачивания заусенцев с краев. С чистовой обработкой особо не заморачивался, края отверстий все равно закрыты шайбами переключателей:

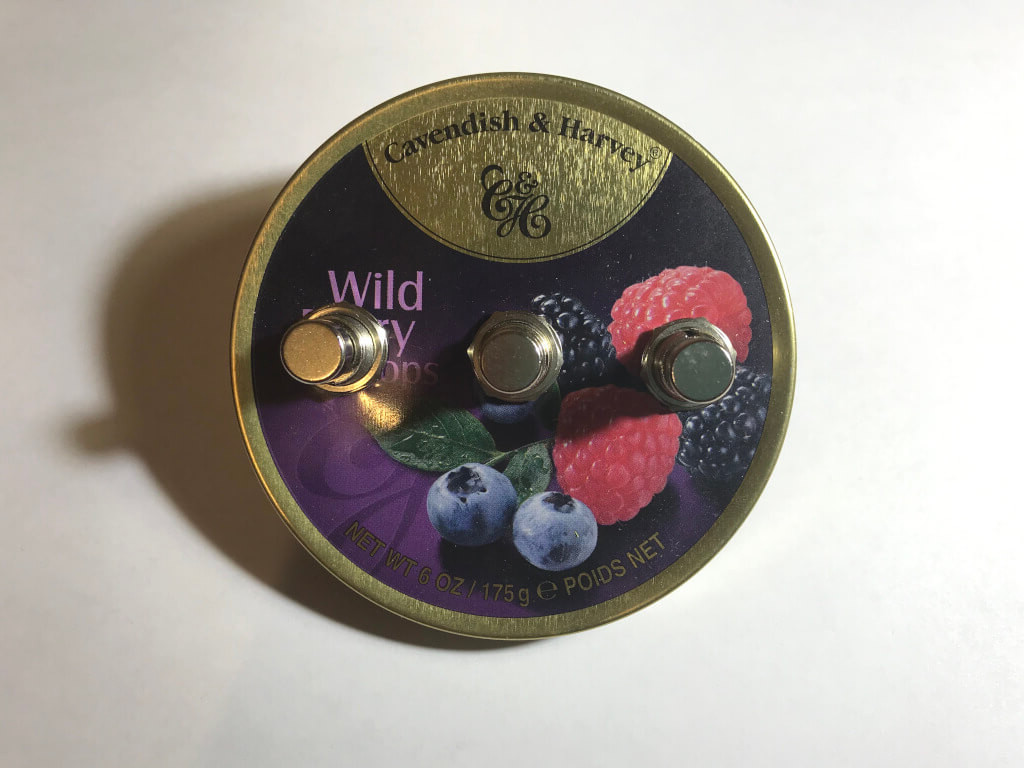

После разработки гнезд вкрутил в них переключатели и хорошенько затянул шайбы, чтобы кнопки не гуляли:

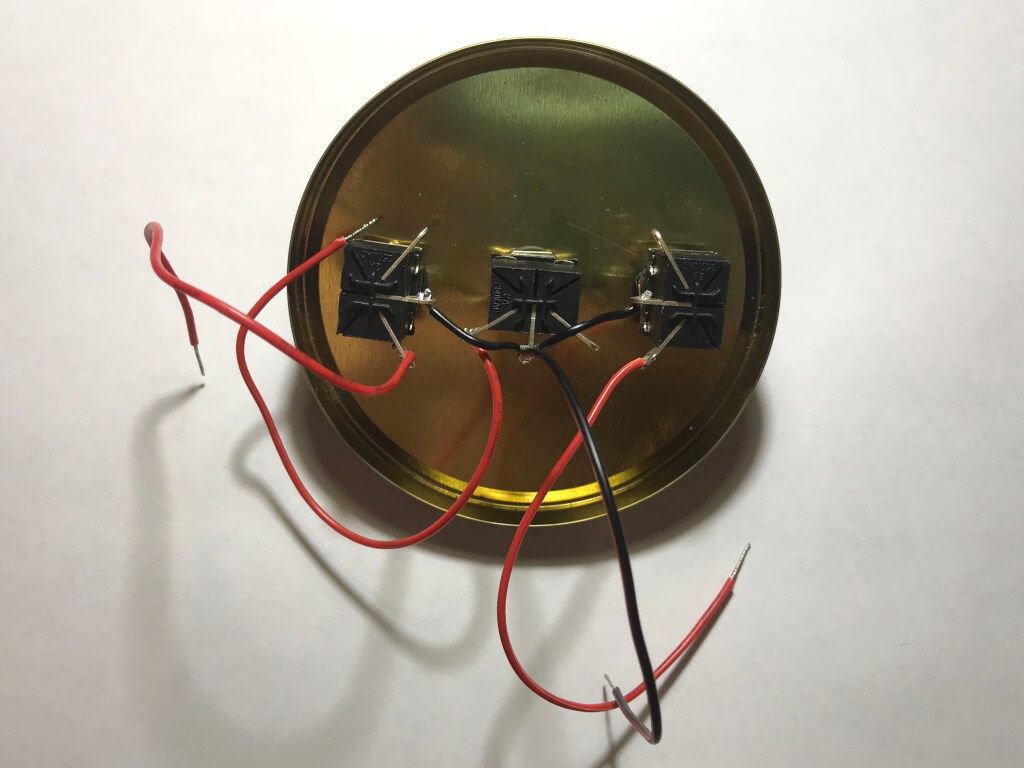

Спаял и вывел общим проводом землю, на каждый из переключателей напаял перемычку:

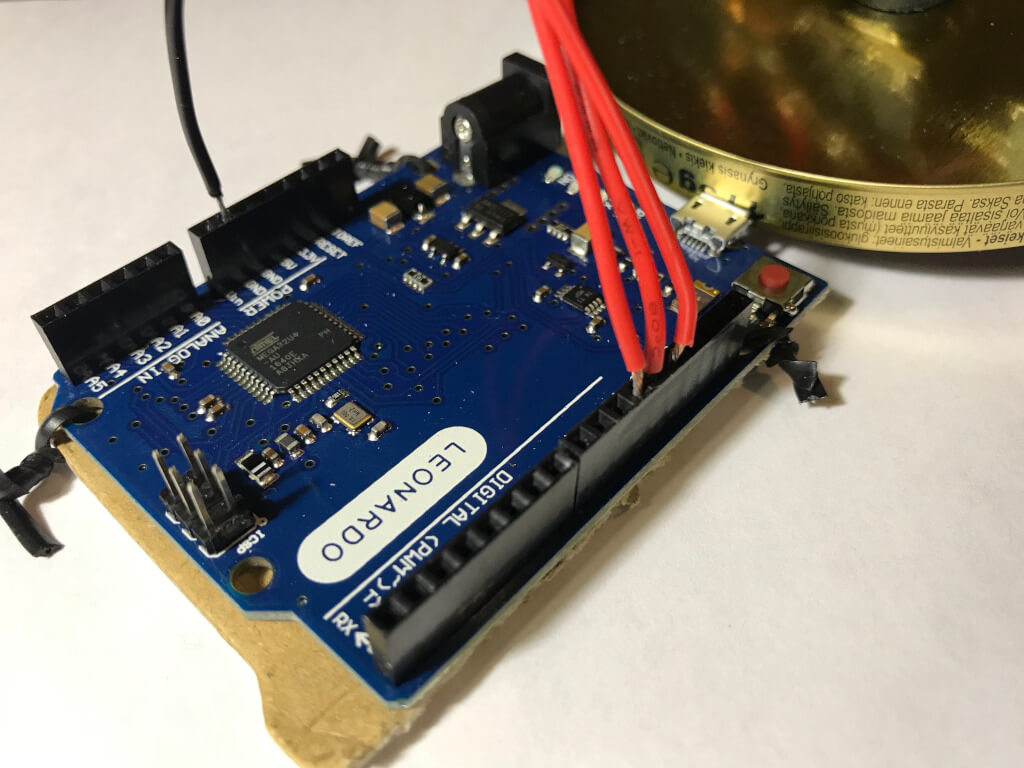

Подвел перемычки в соответствующие гнезда на Ардуинке:

Запуск

Все минусовки мы храним в Google Drive, поэтому управление сделано для интерфейса местного аудиоплеера: нажатие кнопок на педали посылает на подключенный компьютер события клавиш «влево», «вправо» и «пробел». Также реализована возможность работы с медиа-клавишами «назад», «вперед» и «пауза/воспроизведение».

В планах есть установка дополнительного тумблера для переключения между отправкой медиа- и обычных клавиш.

Скетч сделал на основе предыдущего эксперимента с Leonardo, но период установления сигнала пришлось выставить огромный — в полсекунды: одна из кнопок выдает сильный дребезг контактов.

Полный код скетча на Bitbucket.

Полевые испытания
