Поскольку диплом делался целиком под линухой, ПО соответствующее — кроссплатформенное, без костылей в виде Wine. Собственно, нам понадобятся:

• Dia — отличный диаграммный редактор с готовыми элементами для создания блок-схем и работы с UML;
• Inkscape — векторный редактор;
• GIMP — растровый редактор.

При желании сюда можно добавить qCAD — САПР для создания чертежей, однако, в своей работе я ее не использовал — много приятных вещей о ней может рассказать Глеб.

LaTeX по сути своей — штука весьма неординарная и удобная, но со своими недостатками. Один из самых существенных — отсутствие поддержки SVG при включении графики в документ.

Данный недостаток, впрочем, можно обойти одним из трех методов.

Самый простой и очевидный — использование растровой графики. Мы теряем возможность масштабирования без потерь качества и вынуждены тратить время, подбирая верный коэффициент заполнения, однако, получаем возможность быстро вносить изменения в содержимое.

Второй способ — экспорт векторного объекта в набор линий и примитивов, перевод их в описание на tex и вставка полученной каши в документ. Как ни странно, некоторые векторные редакторы это даже умеют.

Третий — экспорт векторного изображения в PDF (данная возможность есть как в Dia, так и в Inkscape) с последующим включением созданного документа в тело:

\includegraphics{image.pdf}

Чтобы заменить изображение в подобном документе, придется потратить время на создание нового PDF-фрагмента.

При подготовке чертежей, которые, к слову, нужно было отпечатать на формате А1, я решил использовать решение проблемы «в лоб», получив на выходе PDF с векторным изображением, пригодным для печати в любом размере.

Итак, нам понадобятся:

• шрифт ГОСТ, тип А — для выполнения надписей;
• рамки для формата А1 — в альбомной и портретной ориентации;
• Dia — для рисования блок-схем;
• Inkscape — для объединения рамок и содержимого в готовый чертеж.

Создание чертежей шло в следующем порядке:

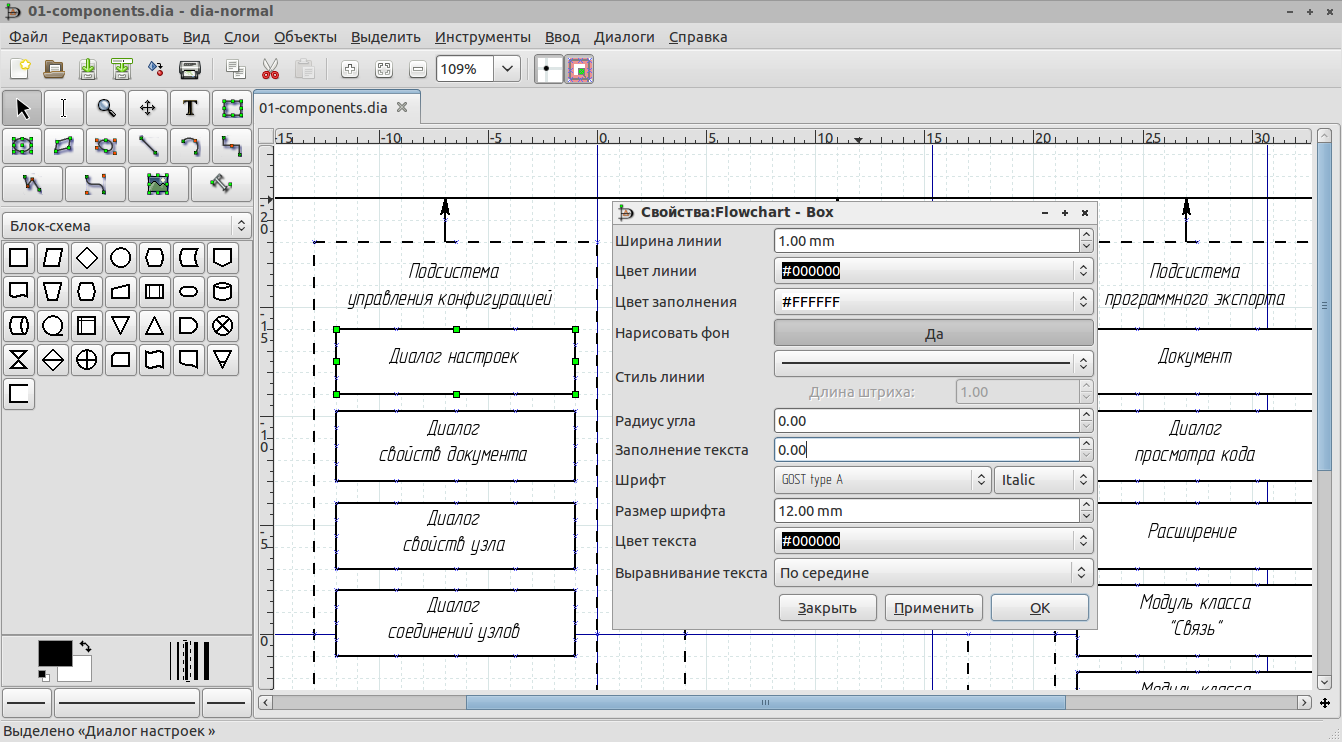

• Нарисовать блок-схему в Dia.
  Шрифт для блоков лучше сразу выставить ГОСТовский порядка 12mm, а заполнение блоков — в 0, чтобы не иметь гигантских полей.
• Экспортировать результат в формате SVG Plain.

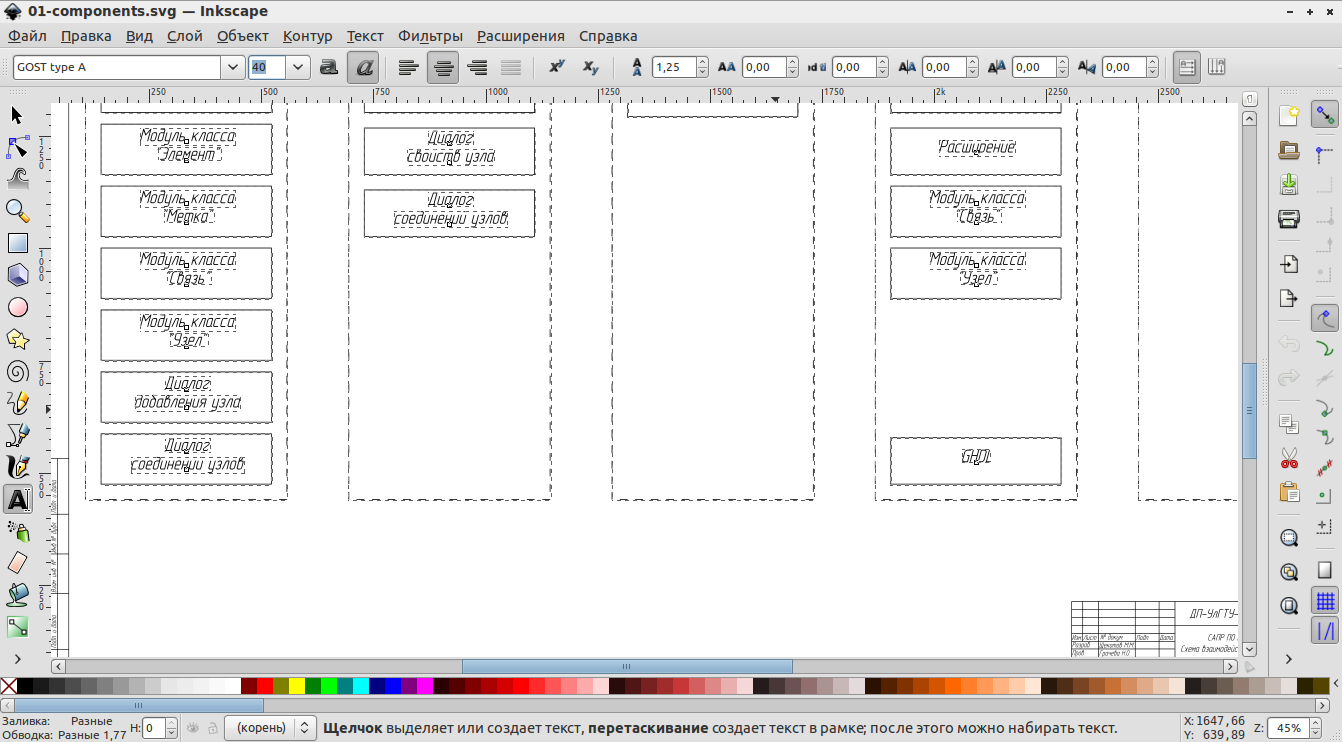

• Вставить полученный объект в документ Inkscape с рамкой, отмасштабировать и разместить его.
• Разгруппировать объект, получив набор текстовых и графических объектов.
• Выделить все текстовые объекты и применить к нему наклонное начертание, задав нужный размер.
  Я использовал размеры 20, 30 и 40pt.
• Выделить все объекты, задать толщину 0.5mm.

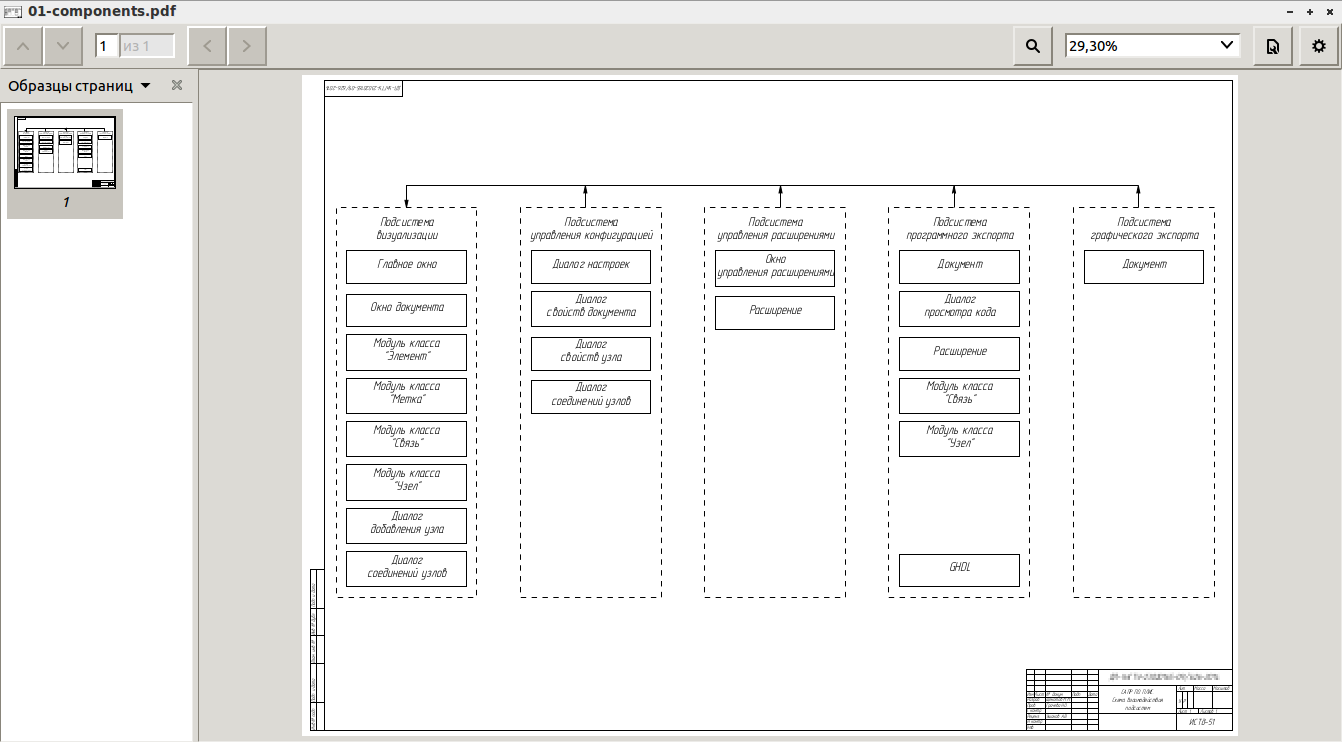

• Распечатать полученный документ в PDF-файл.

P.S. При экспорте растровой графики из Dia лучше использовать Pixbuf PNG, а не Cairo PNG — последний формат криво рендерит текст.
